Pimkes Neden Üretildi ?

2002 yılına kadar sanayinin çeşitli dallarında, makine ve kalıp üretiminde fiilen çalıştım. Bu zaman periyodu içinde gördüm ki; her işe ait bir tezgah, her parçaya özel bir makine üretilmiş. Kalıp yapımında en çok kullanılan parçalardan bazıları ise itici pim, delici zımba, tespit pimleri ve diğer silindirik parçalardır.

Hâlâ bu parçalar, çeşitli aparatlar kullanılarak ve uygun olmayan metal işleme tezgahlarında hazırlanmaktadır. Bu durum, diğer işlerin aksamasına, tezgahların yıpranmasına, gereksiz masrafa ve zaman kaybına yol açmakta...

Devamını Oku [...]

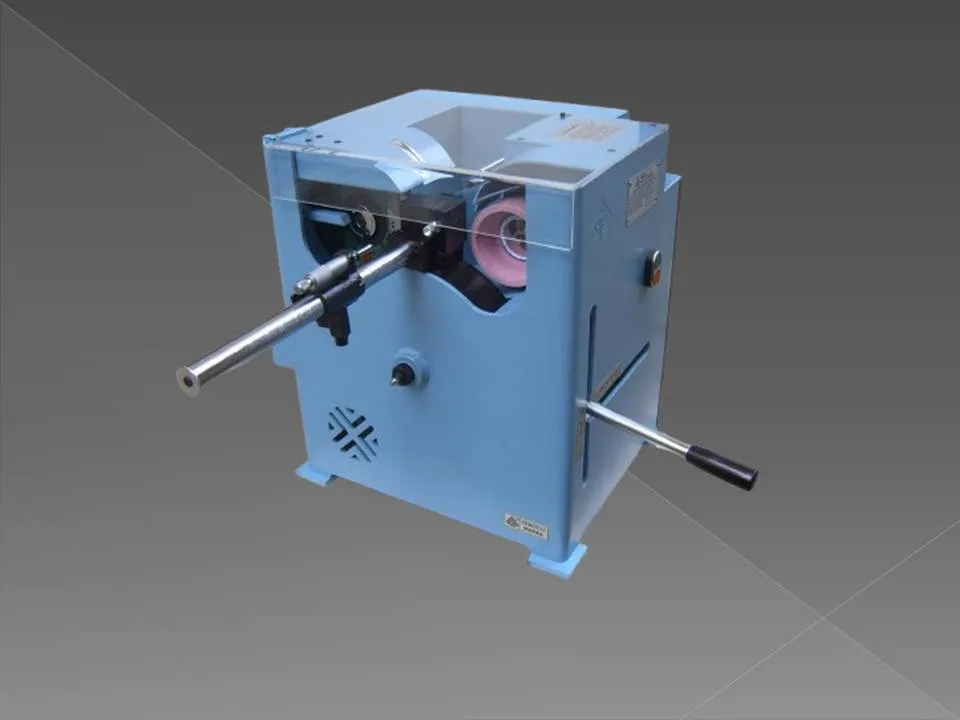

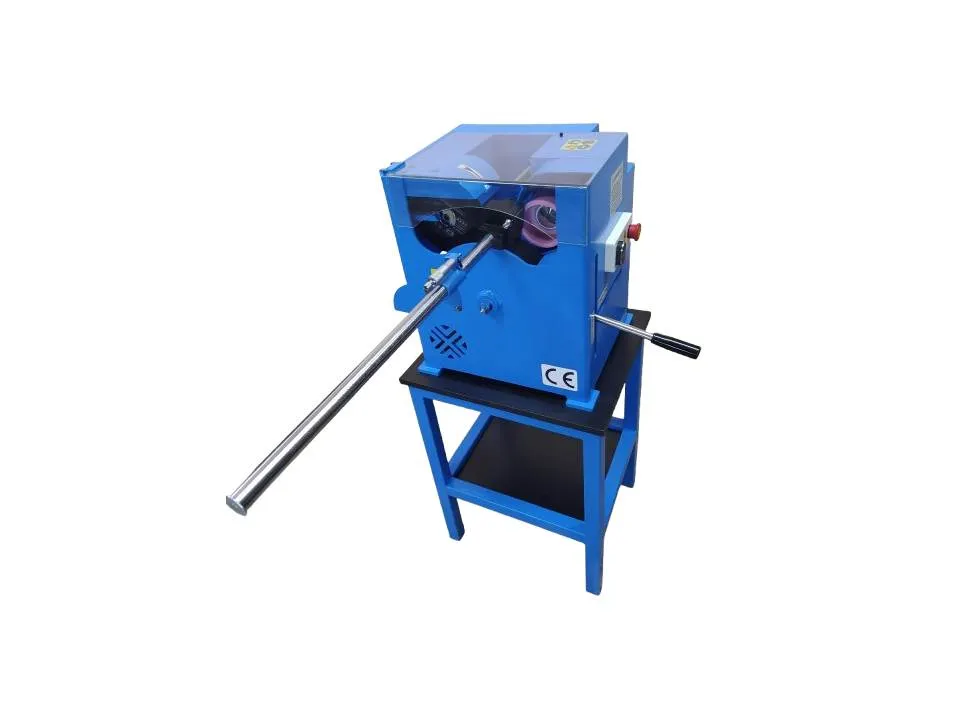

Pim Kesme ve Taşlama
Makinesi

Kesme taşı 60mm - 625mm boy arası uzunluk toleransları kesilecek parçaların mikrometreye dayama sistemi ile boy tamamlama yapar.

Mengene kolu
Yukarı: Pim kesme
Aşağı: Pim taşlama
Sağ: Mengene açma
Sol: Mengene kapama

Üst ve arka kapak emniyeti sağlar. Kapaklardan herhangi biri açıldığında stop eder. Kapaklar kapatılmadıkça da çalıştırılamaz.

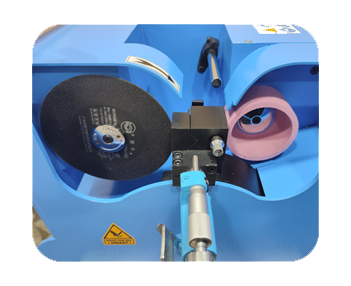

Taşlama çalışma esnasında kesilen parçalar çanak taş ile ölçü ayarı değiştirmek zorunda kalmadan 90° / ±0,02 gönyesellik hassasiyetiyle taşlar.

Transmisyon tahrik gücünü kayışa konumlandırılan rulman ile parça çapına bağlı olarak otomatik ayarlar.

Kesilecek malzemenin boy ayarı , 20 mm ve katları mandalı kullanarak cetvel üzerinden , hassas ölçüler mikrometre ile yapılır.

1 - 24 mm çapındaki parça çeşitleri kuvvetli ve çabuk sıkma mekanizması (mengene) ile kolaylık ve serilik sağlar. Mengene üzerindeki taş düzeltme elmasıyla çanak taşı kolayca bilenir.

Teknik Özellikleri

Özellik	Değer
Uzunluk Toleransı	Ø 1 mm - 24 mm x 325 mm - 625mm
Kısalık Toleransı	Ø 1 mm - 24 mm x 60 mm
Kesme Taşı	Ø 185 mm x 1,2 mm x 32 mm - Ø 125 mm 1,0 mm x 22
Taşlama Taşı	100 mm x 50 mm x 20 mm (60 kum)
Motor	380 V. 50 Hz. 0,75 Kw 1500 D/Dak.
Devir	3650 D/Dak.
Gönyesellik	Ø 1 - 24 mm x 90°/± 0,02
Makine Ağırlığı	85 Kg
Makine Ebatları	425 mm x 350 mm x 500 mm
